製品案内
■桝　　部
平面図 側面図
タイプ 寸　　　　法（mm） 参考重量（ｋｇ）
Ａ１ Ｈ Ａ Ｃ Ｃ１ 普通目 細目
２５０　用 460 540 250 225 275 178 187
３００Ａ用 520 595 300 270 320 218 228
３００Ｂ用 695 370 420 237 246
３００Ｃ用 795 470 520 256 266
４００Ａ用 630 710 400 370 420 337 353
４００Ｂ用 810 470 520 363 379
５００Ａ用 750 825 500 460 510 492 519
５００Ｂ用 925 560 610 524 552

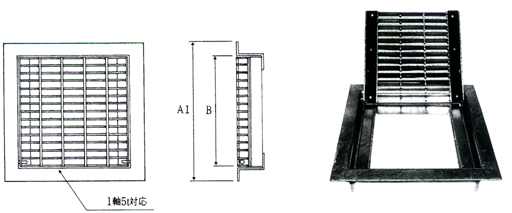

■グレーチング部
平面図
側面図
タ　イ　プ 寸　　　　法（mm）
Ａ1 Ｂ Ｃ Ｆ Ｇ
２５０用 460 365 371 70 38
３００用 520 395 401 75
４００用 630 501 507 90 50
５００用 750 607 613 105 60
